          功能描述

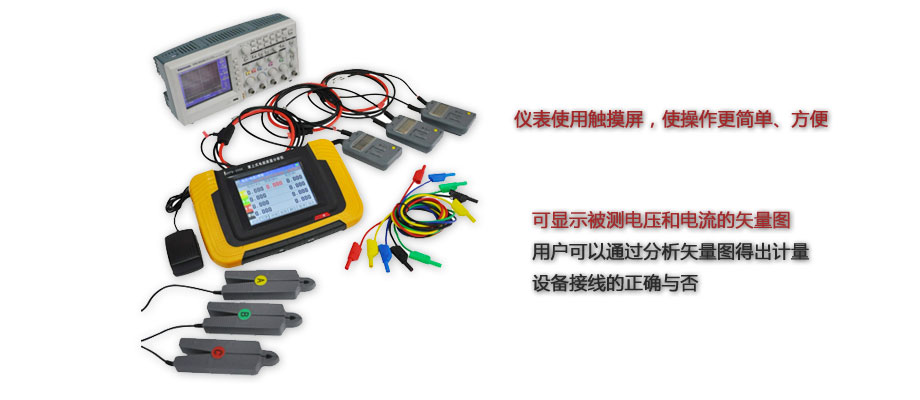

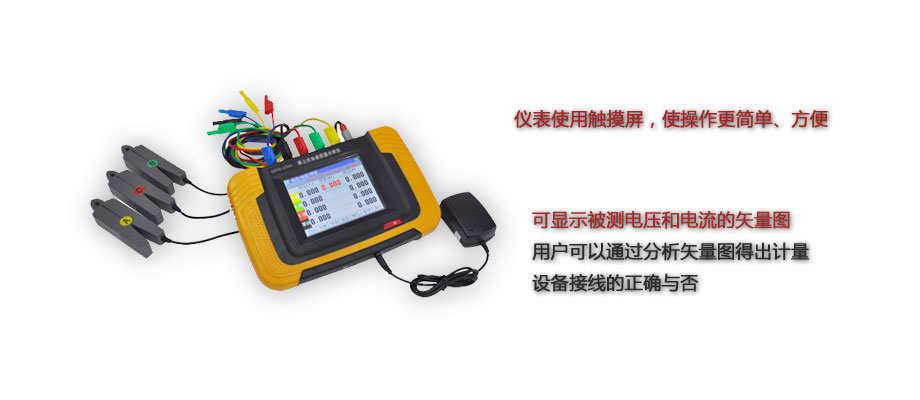

    BOPQ-300E 掌上式電能質量分析儀 ,是對電網運行質量進行檢測及分析的專用便攜式產品.可以提供電力運行中的諧波分析及功率品質分析,能夠對電網運行進行長時間的數據采集監測.同時配備電能質量數據分析軟件,對上傳至計算機的測量數據進行各種分析.


          產品別名    電能質量分析儀、電能表校驗儀、電能質量測試儀、智能電能質量分析儀、數字電能質量分析儀、電能質量監測儀


          儀器特點    1、一種電能質量分析專用儀表.





              2、使用ARM和DSP以及16M字節的存儲器;





              3、儀表使用觸摸屏,使操作更簡單、方便;





              4、可進行測量,并保存數據,將其上傳到PC機進行分析;





              5、模塊化結構,設計合理,運行可靠.





              6、中文菜單操作,簡單易學.





              7、可使用USB盤更新儀表軟件,軟件升級簡單、方便;





              8、在PC機上用電能質量數據分析軟件對測量數據進行詳細分析.


          技術參數


          1．儀表基本功能：













          序號




          項目







          描   述











          1




          電壓/電流/頻率




          可測量三相電壓、零線電壓、三相電流、零線電流、頻率等








          2




          諧波測量




          可測量至50次諧波，測量結果包括各次諧波電壓、諧波電流的幅值、電壓諧波的總失真度(總畸變率)、各次電壓諧波/電流諧波含有率；可顯示諧波頻譜圖








          3




          功率測量




          可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等








          4




          三相不平衡測量




          可測量三相電壓不平衡度及正序、負序、零序電壓；三相電流不平衡度及正序、負序、零序電流；可顯示電壓矢量、電流矢量








          5




          浪涌電流




          可記錄至少40個浪涌電流事件








          6




          波動/閃變




          波動、短時閃變、長時閃變測量








          7




          驟升/驟降




          可記錄電壓驟升、驟降事件，最多可記錄40個事件








          8




          監測記錄




          可長時間記錄基本的（穩態）電能質量參數，記錄時間間隔從3秒到30分鐘可調。








          9




          數字示波器




          可用于查看電壓/電流信號波形















          2．各項檢測功能準確度指標





















          可測量范圍







          測量精確度







          說明








          電壓/電流/頻率




          三相電壓：10~700V(真有效值)


          三相電流：0.5~1000A(真有效值，選配1000A電流傳感器)


          零線電流：0.5~10A(真有效值)


          頻率：40~70Hz




          電壓：±0.5%


          電流：±0.5%


          頻率：讀數±0.01Hz




          此處以A相電壓頻率作為測量頻率








          諧波測量




          電壓諧波：總諧波+1~50次諧波。


          電流諧波：總諧波+1~50次諧波。




          電壓諧波：±0.1(%r)


          電流諧波：±0.05(A)













          功率測量




          有功：0.05~700KW


          視在：0.05~700KVA


          無功：0.05~700KVAR


          功率因數：0.00~1.00


          有功電能：0.01~10000kWh


          視在電能：0.01~10000kVAh


          無功電能：0.01~10000kVARh


          平均功率因數：0.00~1.00




          有功：讀數±50W


          視在：讀數±50VA


          無功：讀數±50VAR


          功率因數：讀數±0.005


          有功電能：讀數±0.05kWh


          視在電能：讀數±0.1kVAh


          無功電能：讀數±0.1 kVARh


          平均功率因數：讀數±0.005













          三相不平衡




          基波電壓：10~700V(真有效值)


          基波電流：0.5~1000A(真有效值)


          基波頻率：40~70Hz


          相角：0~360o


          不平衡度：0.0%~100%




          電壓：0.5%


          電流：0.5%


          頻率：讀數±0.01Hz


          相角：讀數±0.3 o


          電壓不平衡度：讀數±0.2%


          電壓不平衡度：讀數±1%




          此處以A相電壓頻率作為總測量頻率








          監測記錄




          可記錄參數：


          三相電壓、三相電流、零線電流、電壓諧波（總諧波+1~25次諧波）、電流諧波（總諧波+1~25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變




          同以上相關項




          監測時間最大可達960小時








          驟升驟降




          電壓驟升、電壓驟降以及暫時斷電









          最多可記錄40個事件








          波動




          電壓波動量：0.1%~10.0%




          測量誤差£±5％













          閃變




          短時閃變、長時閃變




          短時間閃變測量誤差£±5％













          數字示波器




          三相電壓、三相電流、零線電壓和零線電流瞬時波形




          最大采樣頻率：200KHz


          最小采樣頻率：100Hz















               3.其他技術指標





              電壓信號輸入回路:





              直接接入, 輸入阻抗:1MΩ,20pF





              測量范圍:電壓真有效值 10~700V(有效值)





              尖峰電壓:1000V





              功率消耗:小于0.5VA/相





              電流輸入回路:





              間接接入





              測量范圍:電流真有效值 1A,5A,10A,100A,1000A(選擇對應電流傳感器)





              浪涌電流: 1000A(選用1000A電流傳感器)





              功率消耗:小于2.0VA/相





              測量信號頻率范圍: 40Hz~70Hz





              顯示屏:   320×240 彩色圖形LCD + 觸摸屏





              內存容量: 16 M字節FLASH





              外部存儲接口:USB (可插接U盤)





              工作電源: 可充電鋰電池,充滿可工作5~6小時





              外接電源: AC100~240V/DC16.8V-1A 電源適配器/充電

























    ×
