          功能描述


              BOXZ變電站串聯諧振試驗裝置主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造.可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗.變電站變頻串聯諧振試驗裝置既可滿足高電壓、小電流的設備試驗條件要求,又可滿足低電壓、大電流的設備試驗條件要求,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備.





              變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成.其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片,頻率分辨率為16位,在20~300Hz時頻率細度可達0.1Hz,同時采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊,確保儀器穩定和安全.


          產品別名


              串聯諧振、串聯諧振試驗裝置、 變頻諧振、 變頻串聯諧振、串聯諧振試驗設備 串聯諧振耐壓試驗裝置


          儀器特點

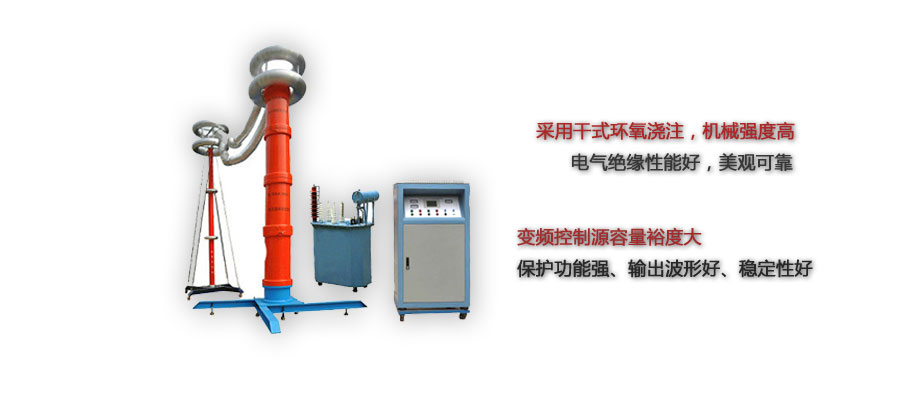

              1、同電壓等級、同容量的電抗器其體積較小、重量較輕;在額定負載時溫升小;采用干式環氧澆注,機械強度高,電氣絕緣性能好,美觀可靠





              2、變頻電源控制箱容量裕度大;保護功能強;輸出波形好;穩定性好;具備多種工作模式,操作方便;單相220V或是三相380V輸入電源通用,方便現場取電





              3、配置靈活.可選配不同類型電抗器,滿足不同試品要求,實現一機多用,性價比高 .


          技術參數


              1、額定輸出電壓:0~800kV(AC有效值)及其以下





              2、輸出頻率:20~300Hz





              3、諧振電壓波形:純正弦波,波形畸變率<1.0%





              4、最大試驗容量:1000kVA及其以下





              5、工作制:滿功率輸出下,一次連續工作時間15min





              6、品質因數:30~90





              7、頻率調節靈敏度:0.1Hz,不穩定度<0.05%





              8、工作電源:380/220V±15%/50Hz±5%





              系列產品配置及適用范圍:






            產品型號名稱
            適用范圍（10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz）




            變頻源
            諧振電抗器
            激勵變壓器
            分壓器
            適用范圍




            BOXZ-50/50/25
            3kW
            25kV/1A二臺

            （干式）
            3kVA

            （干式）
            50kV
             1000kVA及以下10kV電力變

             10kV開關、母線、PT、CT等

             10kV（300mm2）電纜≤1.0km




            BOXZ-108/108/27
            5kW
            27kV/1A四臺

            （干式）
            5kVA

            （干式）
            110kV
             31500kVA及以下35kV電力變

             35kV開關、母線、PT、CT等

             10kV（300mm2）電纜2km

             35kV               （300mm2）電纜0.5km




            BOXZ-200/200/50
            10kW
            50kV/1A四臺

            （干式）
            10kVA

            （干式）
            200kV
             50000kVA及以下110kV電力變

             110kVGIS、PT、CT等（預防性試驗）

             35kV（300mm2）電纜≤1.0km

             10kV               （300mm2）電纜≤2.0km




            BOXZ-270/270/45
            15kW
            45kV/1A六臺

            （干式）
            15kVA

            （干式）
            300kV
             50000kVA及以下110kV電力變

             110kVGIS、PT、CT等

             35kV（300mm2)電纜≤1.2km

             10kV               （300mm2)電纜≤3.0km




            BOXZ-800/400/50
            30kW
            50kV/2A八臺

            （干式）

            100kV/2A四臺

            （油浸式）
            30kVA

            （干式）

            30kA

            （油浸式）
            400kV
             80000kVA及以下220kV電力變

             50000kVA及以下110kV電力變

             110kV/220kVGIS、PT、CT等

             35kV（300mm2）電纜≤2.0km

             110kV               （300mm2）電纜≤0.7km




            BOXZ-1600/800/200
            60kW
            200kV/2A四臺

            （油浸式）
            60kVA

            （干式）
            800kV
             80000kVA及以下220kV電力變

             50000kVA及以下110kV電力變

             500kVGIS、PT、CT等

             220kV開關、GIS、PT、CT等

             110kV（400mm2）電纜≤1.5km

             220kV               （400mm2）電纜≤1.0km






          注:可根據試品對象參數定制解決方案

























    ×
