工頻耐壓試驗裝置該怎么接線進行實驗(含接線示意圖)

在之前我們已經了解到工頻耐壓試驗裝置它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備，主要是用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，測試產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力，今天我們就配合工頻耐壓試驗裝置的電路接線圖來說說工頻耐壓試驗裝置是怎么進行規定電壓下的絕緣強度試驗的，又是如何接線的呢。

工頻耐壓試驗裝置是怎么進行絕緣強度試驗的，應該怎么接線

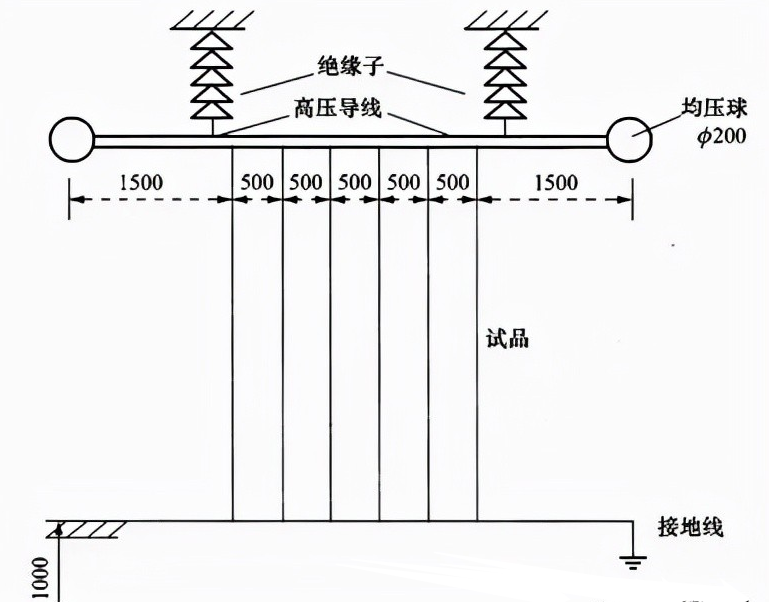

試品布置如下圖所示，試品應垂直懸掛，高壓電極用直徑不小于30mm的金屬管做模擬導線，模擬導線兩端應設置均壓球(或均壓環），其直徑不小于200mm，均壓球距試品不小于1.5m。高壓試驗電極和接地極間的距離應按試驗有效長度規定進行。如試品內有金屬部件連接時，其兩電極間的距離還應在試驗長度數值上加上金屬部件的長度。接地極的對地距離應不小于1米,接地極和高壓電極（無金屬時）用寬50mm的金屬箔或導線包繞。對多個試品同時進行試驗時，試品間距離不小于500mm。

上圖是絕緣工具電氣工頻耐壓試驗試品布置圖

工頻耐壓試驗裝置接線和試驗注意事項：

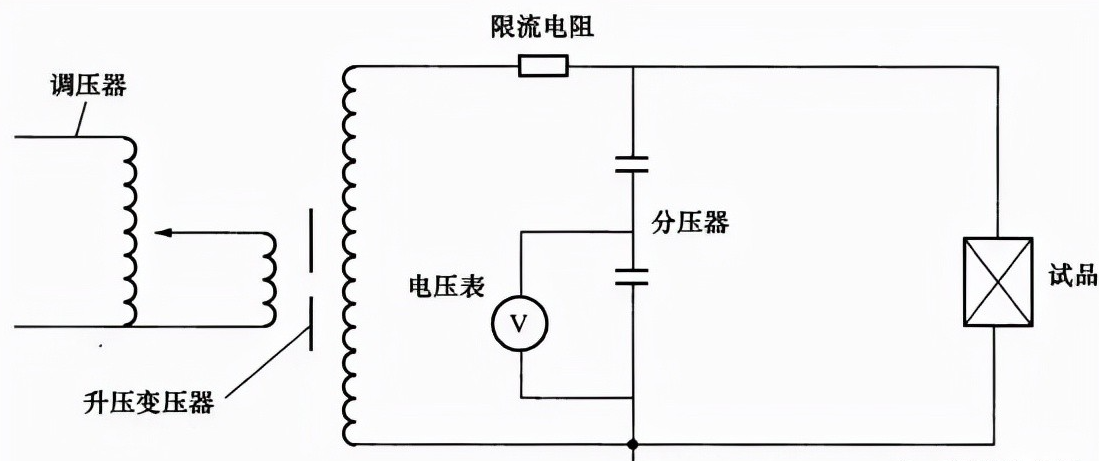

工頻耐壓試驗裝置的電路接線圖如下圖所示：

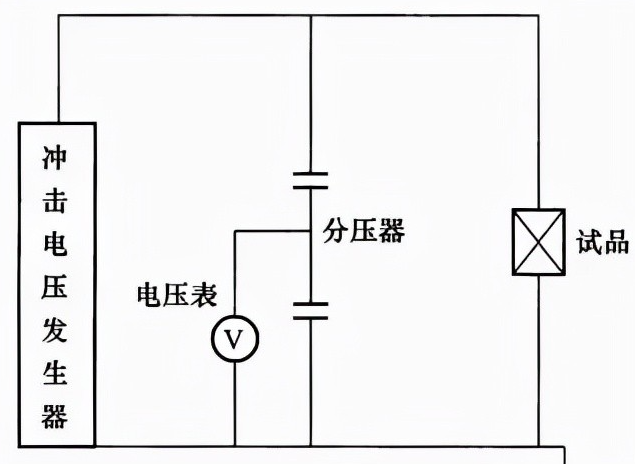

操作沖擊耐受試驗接線如圖下圖所示：操作沖擊耐受試驗接線圖



1. 試驗帶電作業工具要求天氣晴，空氣相對濕度應在80%RH以下，氣溫在+5℃以上；
2. 試驗前要求將工具擦拭干凈，必要時進行干燥后再進行試驗。
3. 被試物與臨近接地體距離要保持試品長度的1.5倍以上。
4. 試品接線布置完畢，必須經第二人復查后方可升壓進行試驗。
5. 試驗時，派專人在安全位置對試品進行觀察，有無放電或擊穿現象，隨時記錄。
6. 試驗時間到達以后，迅速降壓，切除電源不得有誤；然后立即用手摸試工具有無發熱現象，特別是加電壓的端部，更應詳細檢查。
7. 試驗不允許分段進行。
